プラスチック加工施設内の飛散粉塵は、運用効率に直接影響を与える複合コストを生み出します。製品の損失と相互汚染によりバッチが台無しになり、歩留まりが低下します。さらに重要なことは、空気中に浮遊するポリマー微粒子が、施設の安全性を脅かす深刻な可燃性粉塵の危険を引き起こすことです。プラスチック樹脂を扱う物理的性質により、本質的に粒子状物質が発生します。高速の空気輸送、パイプラインの摩擦、壊れやすい再生材料は輸送中に粉砕して汚れます。この機械的劣化により、微細な粒子、もつれた「エンジェルヘア」、長いプラスチックのストリーマが発生し、機器が詰まります。
事後対応的なハウスキーピングから、プロアクティブな設計ソリューションに移行する必要があります。手作業による洗浄に依存すると、プラントは安全違反や機器の故障の危険にさらされます。体系的なアプローチを確立すると、システムの改修、使用時点の抽出、プロセスの最適化を評価するのに役立ちます。この方法論は、効果的なソリューションの基礎を形成します。 プラスチック素材の防塵。材料劣化の根本原因に対処することで、従業員を保護し、製品の純度を維持できます。
効果的な緩和には、発生源での劣化の防止 (速度制御) と避けられない微粒子の捕捉 (積極的抽出) という、ハイブリッドで体系的なアプローチが必要です。
一般的なバルク処理ソリューション (湿気抑制など) は、吸湿性プラスチック樹脂と互換性がないことがよくあります。解決策は乾燥した機械的および空気圧式のものでなければなりません。
システム設計の選択、特にエルボの形状、配管の表面処理、相密度が、摩擦粉塵の発生を減らすための主な手段となります。
NFPA 652 および OSHA 可燃性粉塵規制への準拠は交渉の余地のないものであり、濾過および隔離装置の選択を決定します。
目次
空気圧による搬送速度は、材料の劣化速度に直接影響します。プラスチックペレットがパイプライン内を高速で通過すると、パイプの壁に衝突し、衝撃で砕けます。この高速衝突により、空気中に容易に浮遊する微細な塵粒子が生成されます。エンジニアは、搬送される特定の樹脂の終端速度を慎重に計算する必要があります。この速度閾値を超えると、過剰な消耗と微細な生成が保証されます。多くの古いシステムではブロワーが大きすぎて、毎分 3,500 フィートで十分であるところを毎分 5,000 フィートで材料を押し出します。その過剰な速度は、粉砕されたペレットに直接変換されます。
輸送中に摩擦により激しい熱が発生します。滑らかな金属パイプ壁に沿って滑るペレットは、この摩擦により局所的に溶解します。溶けたポリマーがパイプの内面に広がり、「エンジェルヘア」として知られる細い束やストリーマーを形成します。これらのストランドは最終的には解けて絡み合い、分流弁や押出機の供給口を詰まらせます。速度と表面摩擦を制御することが、この熱劣化を止める唯一の方法です。ロータリーバルブ内で鳥の巣を形成すると、エンジェルヘアーを濾過して除去することはできません。そもそもそれが形成されるのを防ぐ必要があります。
プラスチックの形状が異なれば、搬送システム内での動作も異なります。バージンペレットは主に衝撃粉塵を発生します。それらは均一な形状をしていますが、高速でエルボ、ダイバーターバルブ、またはサイロターゲットに当たると破損します。バージンペレットから発生するダストは通常細かく、衝突ゾーンに非常に集中しています。それらは比較的均一であるため、その流れの挙動と塩添加速度を予測するのは簡単です。
粉末は、施設に入った瞬間から本質的に飛散粉塵のリスクをもたらします。 PVC パウダーや配合添加剤などの材料は、移送、混合、混合操作中に容易に空気中に浮遊します。粉体は粉塵雲を生成するのに高速度を必要としないため、厳密な封じ込めが必要です。周囲の気流だけでそれらを分散させるのに十分です。粉末の取り扱いには、密閉性と負圧環境が必要です。
再生材料は最高レベルの複雑さをもたらします。リグラインドには、一貫性のない形状、鋭いエッジ、およびさまざまな密度があります。これにより、輸送中の消耗率が高くなります。不規則な形状は簡単に噛み合って破損し、システム内の粉塵負荷が増大します。また、リグラインドは高い静電荷を帯びており、微粒子がパイプの壁や機器の表面に付着する原因となります。
バージンペレットは、エルボでの衝撃による粉砕を防ぐために速度管理が必要です。
粉体はすべての移送ポイントで負圧を封じ込める必要があります。
再粉砕には、不規則な粒子形状を処理するための静電気制御と強力な濾過媒体が必要です。
粉塵はプラント全体の特定の移行点から逃げます。鉄道車両の荷降ろしとサイロの排気は、主要な一次放出ゾーンを表します。荷降ろし中、大量の空気が材料をサイロに押し込み、同量の空気を置き換えます。サイロの通気システムが微粒子を捕捉できない場合、施設の外側は粉塵で覆われます。これは、屋根やサイロの基礎の周りのコンクリートパッドをコーティングする細かい粉末としてよく見られます。
プラント内では、回転式エアロックと切換弁から加圧空気と微粉が頻繁に漏れます。ローターが回転すると、加圧空気が供給ホッパーに戻されます。この「吹き抜け」空気によって微細な粉塵が周囲環境に押し出されます。この局所的な粉塵雲を防ぐには、ロータリーバルブの適切な通気が必要です。ローター先端とハウジングの間の隙間は時間の経過とともに自然に摩耗し、ブローバイ効果が悪化します。
ブレンダー、ミキサー、および押出機の供給口は、排気された空気によって粉塵が施設環境に直接押し込まれる開口部を表します。材料のバッチをミキサーに投入するときは、ミキサー内の空気を排出する必要があります。これらの特定の場所で積極的に抽出しないと、追い出された空気がポリマー粉塵を工場の床に直接運びます。
漏洩排出に効果的に対処するには、体系化された方法論が必要です。まず、施設全体のすべての生成ポイントを監査します。空気圧ライン内の空気速度を測定し、移行点で粉塵サンプルを採取します。この監査は、実際のソリューションを設計するために必要なベースライン データを提供します。
風速を測定し、パイプの摩耗を検査することで、発生ポイントを監査します。
エンジニアの予防システムが変更され、搬送速度が低下します。
物理的バリアと閉ループ設計を使用して、一時的な排出を抑制します。
ターゲットを絞った抽出を適用して、依然として漏れ出す避けられない微粒子を捕捉します。
エンジニアの予防システムが最初に変更されます。集塵機の追加を検討する前に、搬送速度を下げ、不適切なパイプ形状を修正し、ロータリーバルブをアップグレードしてください。予防は常に摘出よりもコストが低くなります。システムを最適化したら、物理的バリアと閉ループ設計を使用して、残りの逃散放出を封じ込めます。最後に、対象を絞った抽出を適用して、依然として漏れ出す避けられない微粒子を捕捉します。
希薄相から濃厚相への空気輸送の移行を評価します。希薄相システムは、材料を高速気流中に浮遊させます。この方法により、重大な衝撃による損傷と高い摩擦が保証されます。密相システムは異なる動作をします。材料をゆっくりと高圧のスラグに押し込みます。これにより、速度、粒子の衝撃、およびそれに伴う粉塵の発生が大幅に減少します。濃厚相では、より重い配管と高圧のエアコンプレッサーが必要になりますが、材料の劣化は大幅に減少します。
搬送距離が長い場合は、階段状のパイプライン設計を使用します。圧縮空気がパイプ内を移動すると、圧力が低下し、空気が膨張します。この膨張により、空気とそれに含まれるペレットがラインの端に向かって急速に加速します。パイプの直径を段階的に大きくすると、この膨張する空気に対応できます。これにより、一定の空気速度が維持され、ペレットを粉砕する後期の速度スパイクを防ぎます。 3 インチで始まるラインは、速度プロファイルを平坦に保つために、目的地までの途中で最大 4 インチまでステップアップする必要がある場合があります。
閉ループシステムは粉塵を発生源に正確に保ちます。適切なエンジニアリングにより、移行点が周囲の空気に対して完全に密閉された状態に保たれます。機器の機械的公差を評価する必要があります。摩耗したシールや劣化したガスケットは、加圧されたポリマー微粉が簡単に逃げられる経路となります。
特殊なロータリー バルブとダブル ダンプ バルブは、さまざまなシステム コンポーネント間の圧力境界を維持します。ダブルダンプバルブは 2 つの交互のフラップを使用して、エアシールを無傷に保ちながら材料を落とします。標準の回転式エアロックよりもはるかに効果的に、加圧された粉塵が周囲空気に逃げるのを防ぎます。ミキサーと減量フィーダーの設計されたシールは、連続運転中の微粉の漏れを防ぎます。
粉塵を放出した瞬間に捕らえます。設計された発生源捕捉ソリューションは、部屋中に広がる前に微粒子を捕捉することにより、周囲空気の濾過よりも優れた性能を発揮します。周囲濾過は、施設が既に汚染された後の空気を浄化するだけであり、作業員を即時曝露から保護することはできません。
混合およびブレンド操作では、置換された空気を注意深く管理する必要があります。船舶に荷物を積み込むときは、内部の空気を急速に排出する必要があります。これらの開口部には、適切なサイズの局所フードを使用してください。プラスチック微粒子の重量と空気力学的挙動に応じたベースライン捕捉速度を確立します。ポリマー粉塵は、周囲の隙間風を克服して物質をダクト内に引き込むために、特定の気流量を必要とします。浮遊プラスチック微粒子を効果的に制御するには、通常、フード面で毎分 200 ～ 300 フィートの捕集速度が必要です。
インライン除塵機は、処理前にバージン材料から微粒子を分離します。これらのユニットを押出機の供給口の真上に取り付けることで、バレルへの粉塵の侵入を防ぎます。これにより、製品の品質が向上し、画面変更の頻度が減ります。溶融直前にダストを除去することで、最終的な押出製品に黒い斑点が発生する焦げた微粉のリスクを排除します。
逆流空気洗浄システムは、ペレットの落下流を通して空気を上方に吹き付けます。重いペレットは気流に乗って落下し、軽い粉塵やエンジェルヘアは別の収集ユニットに運ばれます。特定の樹脂のかさ密度に合わせて空気の流れを正確に調整する必要があります。風速が高すぎると、良好なペレットが集塵機に引き込まれてしまいます。それが低すぎると、ダストが材料の流れの中に残ります。
これらの空気圧システムを機械的スクリーニングと比較してください。機械式スクリーンは振動して微粉を分離しますが、静電気を帯びたプラスチックの粉塵がスクリーンの網目を見えなくしてしまうのに苦労することがよくあります。空気洗浄システムは一般に、設置面積が小さく、静電気をよりよく処理し、既存の空気圧ラインへの統合が容易です。
表面処理により、ペレットとパイプ壁の相互作用が変わります。ショットピーニングにより、粗くディンプルのある内面が作成されます。これにより、ペレットとパイプの間の表面積が減少します。接触面積が少ないということは摩擦が少ないことを意味し、ストリーマの形成を引き起こす局所的な溶融を防ぎます。溝付き配管は、ペレットを空気のクッションの上に強制的に乗せることにより、同様の利点をもたらします。
標準のスイープエルボを交換して、衝撃の劣化を最小限に抑えます。ブラインド T ベンドは、曲がり角にペレットのポケットを閉じ込めます。入ってくる物質は、硬い金属の壁ではなく、この閉じ込められたプラスチックのポケットに衝突します。これにより飛散が大幅に軽減されます。特殊な偏向エルボは、衝突角度を変更し、材料の速度を緩やかに低下させることで、方向性の摩擦を効果的に管理します。
配管たわみとエルボの比較
コンポーネントの種類 |
作用機序 |
主なメリット |
システムへの影響 |
|---|---|---|---|
標準スイープエルボ |
外周に沿って直接滑り接触します。 |
圧力損失が低い。 |
高摩擦でエンジェルヘアーを生成。 |
ブラインド T ベンド |
材料を捕捉して、プラスチックとプラスチックの衝突ゾーンを作成します。 |
ターン時の壁面摩擦を解消します。 |
システムの圧力損失が大幅に増加します。 |
ディフレクションエルボ |
特殊な形状を使用して衝撃角度を変更します。 |
材料を閉じ込めることなく飛散を軽減します。 |
適度な圧力損失があり、脆弱な再生材に高い効果を発揮します。 |
ショットピーニング配管 |
表面のディンプル加工により接触面積が減少します。 |
局部的な溶けやストリーマを防ぎます。 |
特殊な製造が必要となり、初期コストが高くなります。 |
プラスチック微粒子の場合、フィルター媒体の選択が重要です。多くのポリマーは粘着性があり、静電気を帯びたり、熱に敏感です。標準的なポリエステル フェルト フィルターは、これらの素材を扱うとすぐに目詰まりしてしまいます。ほこりは繊維の奥深くに入り込み、クリーニングサイクル中に放出されません。フィルターが目詰まりすると、コレクター全体の圧力降下が急激に増加し、システムは捕獲フードでの吸引力を失います。
PTFE メンブレンフィルターはポリマー用途に非常に適しています。滑らかなテフロン コーティングにより、粘着性の塵がメディアに侵入するのを防ぎます。粉塵は表面にケーキを形成し、パルスジェット洗浄サイクル中に簡単に放出されます。パルスジェット洗浄メカニズムを慎重に評価してください。空気と布の比率が連続運転の要求に適合していることを確認します。空気対布の比率が低いため、重い負荷がかかっても粉塵が PTFE 膜を通過するのを防ぎます。プラスチック粉塵の場合、フィルターの寿命を長く維持するには、空気と布の比率を 2:1 または 3:1 にするのが標準です。
ポリマー粉塵を扱う施設では、NFPA 652 への準拠が義務付けられています。業務全体に対して正式な粉塵危険分析 (DHA) を実施する必要があります。 DHA は、可燃性粉塵が発生、蓄積、または飛散するすべてのポイントを特定します。 OSHA は、この分析を実施して文書化していない施設を積極的に挙げています。垂木やケーブル トレイに蓄積したほこりを無視することはできません。これらは二次爆発の主要な場所です。
特定のプラスチック粉末の Kst (爆燃指数) と Pmax (最大爆発圧力) の値を理解します。爆発性試験のために粉塵サンプルを認定ラボに送る必要があります。これらの指標は、粉塵の爆発力を定義します。高い Kst 値は、急速に燃焼し、激しい爆発を示します。ポリエチレンおよびポリプロピレンの粉塵は、St 1 または St 2 の可燃性粉塵危険クラスに確実に分類される Kst 値を示すことがよくあります。
これらの値はシステム全体の設計を決定します。これらにより、集塵機に必要な構造補強と防爆装置の正確なサイズが決まります。これらの値を推測すると、爆燃イベント中に致命的な機器の故障が発生します。
集塵ネットワークには堅牢な防爆が必要です。集塵機内で一次爆発が発生すると、圧力波がダクトを通って戻ります。この波は施設内に沈着した粉塵を巻き上げ、二次爆燃を引き起こします。二次爆燃は、多くの場合、最も壊滅的な構造的損傷と人命の損失を引き起こします。
爆発排気の必要性を評価します。通気口は特定の圧力で破裂し、火の玉と圧力波を建物の外に安全に誘導します。これらの通気口は、人が集まらない安全な場所に配線する必要があります。コレクターが屋内に設置されている場合は、火の玉が作業スペースに入る前に消火する、火のない通気装置を使用する必要があります。
化学抑制システムはミリ秒以内に炎を消します。光学センサーが最初の火花を検出し、抑制剤の加圧キャニスターをトリガーします。機械式遮断弁がバタンと閉まり、爆発がダクトを通って逆流するのを防ぎます。これらの隔離装置は、可燃性集塵機に接続されているすべての吸気ダクトに取り付ける必要があります。
設備投資とダウンタイムのトレードオフを分析します。既存のラインにインライン除塵機と特殊エルボを設置すると、迅速なアップグレード パスが提供されます。このアプローチではダウンタイムが最小限に抑えられ、エンジェルヘアと罰金が即座に削減されます。ただし、搬送速度が根本的に高すぎる場合、改造は症状を治療するだけです。それでも塵は発生します。あなたはそれを捕まえるのがうまくなっているだけです。
空気圧ブロワー パッケージ全体を高密度相にアップグレードするには、多額の投資が必要です。ブロワー、配管、制御装置を交換する必要があります。これにより、施設のダウンタイムが延長されます。しかし、この完全な再設計により、材料劣化の根本原因が永久に解決されます。改修による即時的な救済と、システムのオーバーホールによる恒久的な解決を比較検討する必要があります。
一般的なバルク取り扱いアドバイスでは、粒子サイズと凝集性を高めるために水を追加することが推奨されています。これは石炭や骨材にはうまくいきますが、プラスチックではこのアプローチは完全に失敗します。ほとんどのポリマー樹脂は、構造の完全性を維持するために、押出前に厳密な乾燥を必要とします。
PET、ナイロン、ポリカーボネートなどのポリマーは吸湿性が高くなります。空気中の湿気を吸収します。粉塵を抑制するために水を添加すると、広がり、泡立ち、引張強度の低下などの重大な押出欠陥が発生します。加水分解の化学反応により、溶融中にポリマー鎖が破壊されます。したがって、プラスチック施設には、乾式、機械式、空気圧式のソリューションが引き続き必須です。
現在のセットアップの隠れたコストを計算します。フィルター交換サイクル、ロータリーバルブの磨耗、パルスジェットシステムに必要な圧縮空気の使用量を追跡します。ロータリーバルブが摩耗すると空気が漏れ、搬送効率が低下し、ブロワーのエネルギー消費量が増加します。切換弁から天使の毛を取り除くには、膨大なメンテナンスの労力がかかります。供給口の詰まりを解消するのに費やす 1 時間ごとに、1 時間の生産量が失われます。
投資収益率の明確な成功基準を確立します。プロセスに再導入できる回収材料の量を追跡します。粉塵による押出欠陥によって引き起こされるスクラップ率の減少を監視します。家事労働の軽減と重大な安全上の責任の軽減を考慮します。適切に設計されたシステムは、貴重な樹脂をプロセス内でゴミにせずに保管することで、元が取れます。
緩和を成功させるには、体系的なアプローチが優先されます。劣化を根本から止めるには、まず搬送速度と配管形状を管理する必要があります。システムを最適化した後でのみ、ターゲットを絞った放出時点抽出を適用して、残りの微粒子を捕捉する必要があります。一般的なバルク取り扱いに関するアドバイスは避け、ポリマーの挙動に合わせた乾燥した空気圧ソリューションに厳密に焦点を当ててください。
意思決定者は、抽出装置を購入する前に、現在の搬送速度を監査し、正式な粉塵危険分析を実施する必要があります。 Kst 値や速度プロファイルを理解せずに集塵機を購入すると、資本が無駄になり、施設が危険にさらされることになります。

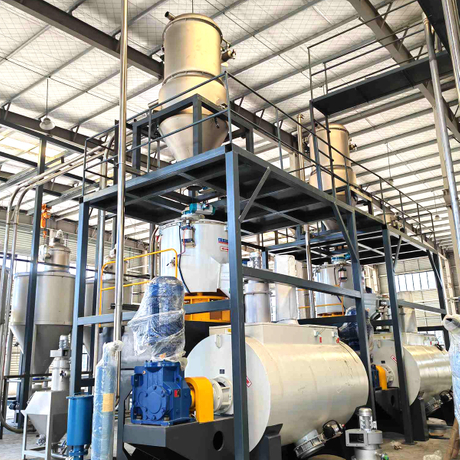

原料搬送効率の向上と発生源での発塵低減を目指すプラスチック加工業者向け。 Zhangjiagang Yifan Machinery Co., Ltd.は、 自動混合および供給システムとインテリジェントな材料搬送装置に焦点を当て、研究開発、製造、販売、サービスを統合しています。 20 年の業界経験を持つ Yifan Machinery は、集中供給システム、空気圧搬送システム、高速ミキサー、計量および計量装置などのソリューションを提供し、プラスチック加工施設におけるより効率的で制御された材料取り扱いのための実践的なサポートを提供します。
施設を保護するには、次の手順を実行してください。
バルクマテリアルハンドリングエンジニアと提携して、材料の爆発性と流動試験を実施します。
システムフローモデリングを実施して、空気圧ライン内の圧力降下と速度スパイクを特定します。
樹脂の正確な特性に基づいてカスタムのろ過媒体と隔離装置を指定します。
エルボをアップグレードし、すべての高衝撃移行ゾーンの配管に表面処理を適用します。
A: 高い搬送速度と摩擦により、ペレットが滑らかなパイプ壁に対して滑ります。この摩擦によって激しい熱が発生し、局所的な溶融が起こります。溶けたポリマーはパイプの内部に沿って広がり、エンジェルヘアーやストリーマーとして知られる長くて細い束を形成し、最終的には剥がれてシステムを詰まらせます。
A: インラインエルトリエーター、アスピレーター、または向流空気洗浄システムを使用しています。これらの装置は、制御された量の空気をペレットの落下流を通して上方に押し出します。重いペレットは気流に乗って落下し、軽い粉塵や微粉は別の収集ユニットに運び込まれます。
A: はい、ほとんどのポリマー微粒子および粉末は非常に可燃性です。特定の濃度で空気中に浮遊すると、重大な爆燃の危険性があります。これらを取り扱うには、適切な危険分析、爆発防止、機械的隔離など、OSHA および NFPA 規格に厳密に準拠する必要があります。
A: いいえ。水分は骨材の凝集性を高めますが、プラスチック加工には悪影響を及ぼします。多くの樹脂は吸湿性があり、厳密な乾燥が必要です。水を添加すると、スプレーや加水分解などの重大な押出欠陥が発生するため、乾燥した機械的および空気圧による防塵ソリューションが必要になります。
A: ショットピーニングされた内面と特殊な偏向エルボが最も効果的です。ショットピーニングにより表面にディンプル加工を施し、滑り摩擦を軽減し溶融を防ぎます。ブラインド T ベンドと偏向エルボにより、ペレットが金属壁ではなくペレット自体に衝突することができ、材料の粉砕を最小限に抑えます。
A: 希薄相は高速気流中に物質を浮遊させ、パイプ壁に重大な衝撃損傷を引き起こします。緻密相は物質をゆっくりと高圧のスラグとして移動させます。この低速の動きにより、粒子の衝撃、摩擦、およびそれに伴う粉塵の発生が大幅に軽減されます。
A: 放出の時点で押しのけられた空気を正確に捕らえます。材料が容器に入ると、同量の空気が逃げなければなりません。容器の開口部に局所排気フードを使用し、適切な捕集速度を設計することで、微粒子が周囲環境に入るのを防ぎます。
